Q12 在熱電偶傳感器和熱電偶檢測器主體之間放入異類金屬,為什么會產生誤差?

熱電偶的熱觸點到基準接點必須使用熱電偶線。如果中間連接銅線等同材質金屬，各接點處有溫度差時，所測量溫度將會產生誤差。

例，接點A和接點B的溫度分別為80℃和20℃時，熱電偶會對每個接點進行溫度測量。
下記圖片對連接同材質金屬的情況和只使用熱電偶線的情況進行說明。

用銅線等同材質金屬連接時，接點A和接點B之間不產生電動勢。熱觸點和接點A的溫差為「20℃」，接點B和進準觸點的的溫差為「20℃」，加在一起為40℃。
同材質金屬不產生電動勢為誤差主要原因。

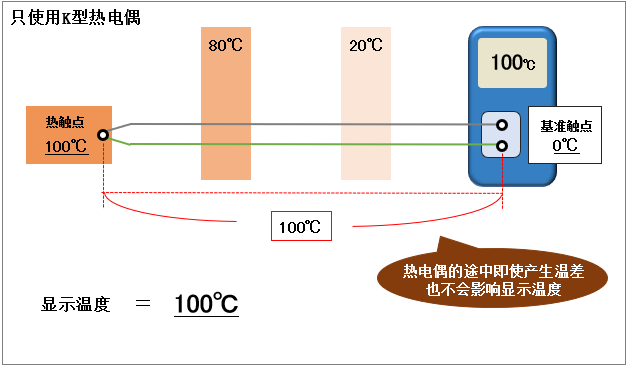

只連接同種熱電偶時，中間80℃環境溫度和20℃環境溫度時即使存在溫差測量結果也是100℃。
產生誤差的主要原因是使用不同的金屬，例如使用銅制的接線排，銅制的Y端子等都有可能產生誤差。
連接熱電偶時，請使用點焊或者熱電偶材質連接件。
