套管型溫度傳感器

套管型溫度傳感器的探針部可彎曲，適用于測量內部溫度。握柄形狀?套管外徑/長度/材質/有無鍍膜?熱接點種類等可自由選擇，可以根據客戶的用途進行選配。

1 握柄形狀和鍍膜

12-3-4-5-6-7-8

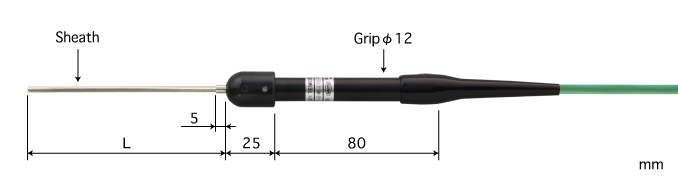

握柄型?無鍍膜

A　　選　擇

套管型?無鍍膜

*探針外徑φ0.25/0.5(mm)時套管尺寸φ5×30(mm)/無彈簧。

B　　選　擇

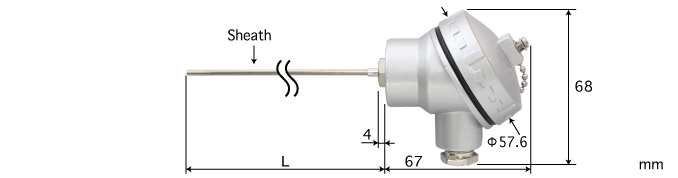

接線盒型?無鍍膜
*只能配置探針外徑1mm以上產品

C 　選　擇

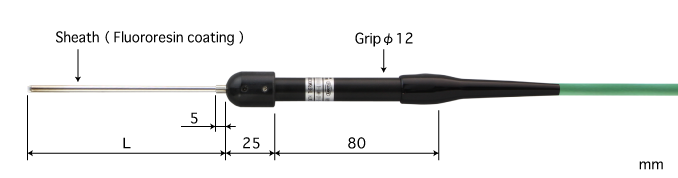

握柄型?氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

AH　　選　擇

套管型?氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

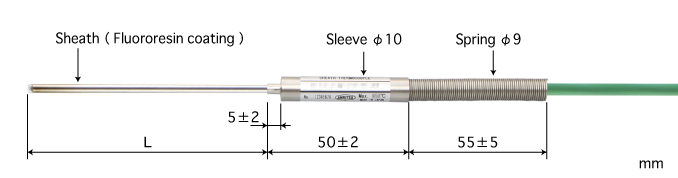

BH　　選　擇

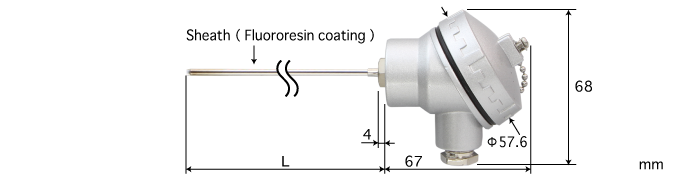

接線盒型?氟樹脂鍍膜

*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

CH　　選　擇

2 探針外徑

12-3-4-5-6-7-8

φ0.25mm

*形狀：只對應 A(握柄型)或者B(套管型)、
熱電偶種類：K(K型)、
熱接點種類：J1(接地型)或者J2(非接地型)、
探針材質：M3(鉻鎳鐵合金)。

0.25　　選　擇

φ0.5mm

*形狀：只對應 A(握柄型)或者B(套管型)、
熱電偶種類：K(K型)、
熱接點種類：J1(接地型)或者J2(非接地型)、
探針材質：M3(鉻鎳鐵合金)。

φ1.0mm
(φ約1.4mm)*

φ1.6mm
(φ約2.0mm)*

φ3.2mm
(φ約3.6mm)*

φ4.8mm
*無法鍍膜。

φ6.4mm
*無法鍍膜。

φ8.0mm
*無法鍍膜。

*( )里面為鍍膜產品(AH/BH/CH)外徑。

●熱電偶種類/探針外徑/探針材質及使用溫度上限(℃)
熱電偶種類		E型	K型
探針材質 (型號)		SUS316 (M1)	SUS316 (M1)	SUS310 (M2)	鎳鉻鐵合金 (M3)
探針外徑 (mm)	0.25	-	-	-	500
	0.5	-	-	-	500
	1.0	650	650	650	650
	1.6	650	650	650	650
	3.2	750	750	750	750
	4.8	800	800	800	900
	6.4	800	800	800	1000
	8.0	800	900	900	1050

*使用溫度上限根據使用條件/周圍環境不同，請注意。鐵氟龍鍍膜產品的使用溫度上限為200℃。

●探針外徑/熱電偶種類與響應速度和電阻值
探針外徑	響應速度(s)	電阻值(Ω/m)
探針外徑	響應速度(s)	E型	K型
0.25	0.4	-	570
0.5	0.9	-	124
1.0	2	38	32
1.6	3	15	13
3.2	5	5	4
4.8	10	2.6	2.2
6.4	15	1.2	1.0
8.0	20	0.9	0.7

*響應速度為，測量有充足熱能量的被測物且插入長度為探針直徑的20倍以上情況下的響應速度。
*電阻值為探針部的電阻值，不包含導線部分的電阻值。
*請確認探針和導線的電阻和不能超過溫度計主機的電阻值。

3 熱電偶的種類*此頁面無法選擇。

*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類
。

12-3-4-5-6-7-8

E

E型

*探針外徑φ0.25/0.5(mm)、探針材質M2(SUS310S)/M3(鎳鉻鐵合金)無法制作。

K

K型

●精準度：日本熱電偶規格 JIS C 1605-1995 2等品
熱點偶種類	測量溫度范圍	精準度
E型	333℃≦t<900℃	±0.0075?\|t\|℃
E型	-40℃≦t<333℃	±2.5℃
K型	333℃≦t<1200℃	±0.0075?\|t\|℃
K型	-40℃≦t<333℃	±2.5℃

*|t|為與符號+/-無關的溫度。

4 熱接點的種類

12-3-4-5-6-7-8

接地型
一般用

J1　　選　擇

非接地型
抗干擾

J2　　選　擇

露出型
響應速度快
不可使用于腐蝕性環境，長時間高壓環境

※無法制作鐵氟龍鍍膜、和探針外徑φ0.25/0.5mm產品。

J3　　選　擇

12-3-4-5-6-7-8

5 探針材質

SUS316
耐熱/耐腐蝕、弱于還原焰

*無法制作外徑φ0.25/0.5產品。

M1　　選　擇

SUS310(只能選擇K型)
高溫環境耐腐蝕

*無法制作探針外徑φ0.25/0.5產品。

M2　　選　擇

鎳鉻鐵合金(只能選擇K型)
高溫下強度高/耐熱/耐腐蝕、
不適于硫磺系環境

M3　　選　擇

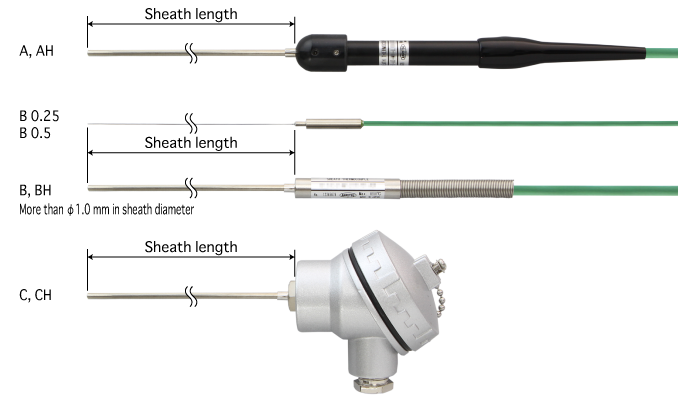

6 探針長度*此頁面無法選擇。

12-3-4-5-6-7-8

●探針外徑、熱接點種類和探針最大長度**(探針長度可以100mm為單位選擇。)**
探針外徑(mm)	J1(接地型)	J2(非接地型)	J3(露出型)
0.25	L2000(2m)	L500(0.5m)	-
0.5	L2000(2m)	L2000(2m)	-
1.0	L2000(2m)	L2000(2m)	L2000(2m)
1.6	L5000(5m)	L5000(5m)	L5000(5m)
3.2	L4000(4m)	L4000(4m)	L4000(4m)
4.8	L4000(4m)	L4000(4m)	L4000(4m)
6.4	L4000(4m)	L4000(4m)	L4000(4m)
8.0	L4000(4m)	L4000(4m)	L4000(4m)

7 導線的種類與長度*此頁面無法選擇。

12-3-4-5-6-7-8

TS1

探針外徑φ0.5mm一下
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃

TC1

探針外徑φ1.0mm以上
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃

導線長度可以以0.5ｍ為單位任意指定。

8 插頭形狀**此頁面無法選擇

12-3-4-5-6-7-8

ASP

標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等

ANP

mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸線

WT3,WT4,WT5

M3,M4,M5用Y端子(一般電極材料)

WC3,WC4,WC5

M3,M4,M5用圓孔端子(一般電極材料)

ANJY3,ANJY4

M3,M4用Y端子(使用熱電偶同種金屬)

ANJC3,ANJC4

M3,M4用圓孔端子(使用熱電偶同種金屬)

WA

香蕉端子(一般電極材料)
