西格瑪近紫外用物鏡 / PAL-NUV
日期：2025-05-19 人氣：1275 收藏

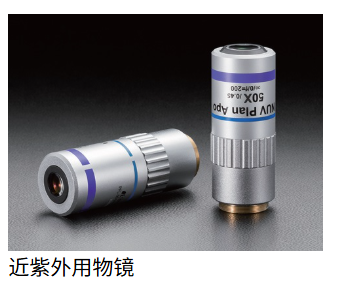

近紫外用物鏡 / PAL-NUV
YAG激光的3次諧波（355nm）加工用的高NA無限共軛物鏡。
由于設計上校正了可見譜區(qū)像差，可以與激光光束同軸觀察加工面。
可以用于同軸觀察系統(tǒng)或激光導入光學系統(tǒng)等，是無限遠校正的物鏡。也可用于近紫外光及紅外光的觀察。
此物鏡也可用于可見光（532nm）的脈沖激光。
激光損傷閾值(參考值)0.05 J/cm2（355nm）、0.1J/cm2（532nm）
(脈沖寬：10ns、重復頻率：20Hz)
PAL-NUV技術指標
| 型號 | 鏡筒標記 | 倍率 | 焦距 | NA | 工作距離 WD | 分辨率 (λ=550nm) | 焦深 (λ=550nm) | 視場 (φ24目鏡) | 視場 (1/2”CCD) | 自重 |
|---|---|---|---|---|---|---|---|---|---|---|
| PAL-10-NUV | PlanApo NUV 10x | 10倍 | 20mm | 0.28 | 30.5mm | 0.98μm | ±3.5μm | φ2.4mm | 0.48×0.64mm | 0.27kg |
| PAL-20-NUV-B | PlanApo NUV 20x | 20倍 | 10mm | 0.4 | 17.36mm | 0.69μm | ±1.7μm | φ1.2mm | 0.48×0.64mm | 0.29kg |
| PAL-50-NUV-B | PlanApo NUV 50x | 50倍 | 4mm | 0.45 | 15.1mm | 0.61μm | ±1.4μm | φ0.48mm | 0.10×0.13mm | 0.36kg |
| PAL-100-NUV-A | PlanApo NUV 100x | 100倍 | 2mm | 0.57 | 11.23mm | 0.48μm | ±0.8μm | φ0.24mm | 0.05×0.06mm | 0.38kg |
| PAL-50-NUV-HR-L-B | PlanApo NUV HR 50x | 50倍 | 4mm | 0.65 | 9.11mm | 0.42μm | ±0.7μm | φ0.48mm | 0.10×0.13mm | 0.5kg |
| PAL-100-NUV-HR | PlanApo NUV HR 100x | 100倍 | 2mm | 0.7 | 10mm | 0.39μm | ±0.6μm | φ0.24mm | 0.05×0.06mm | 0.53kg |
